Cablatge estructurat

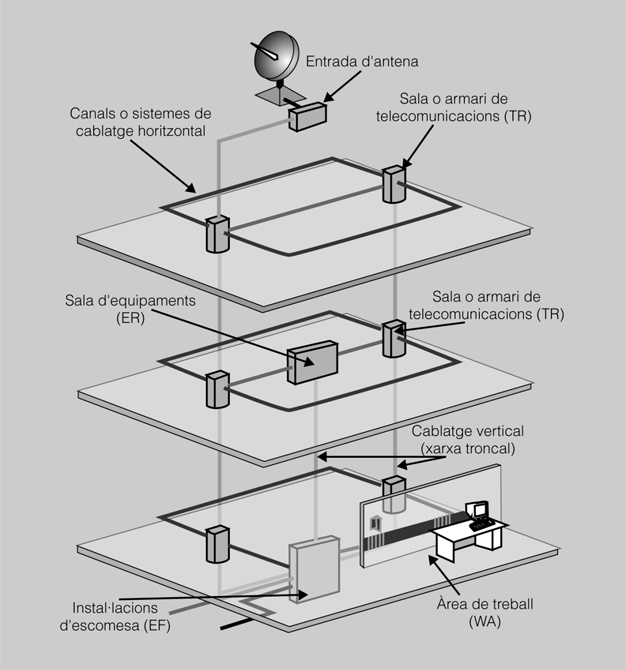

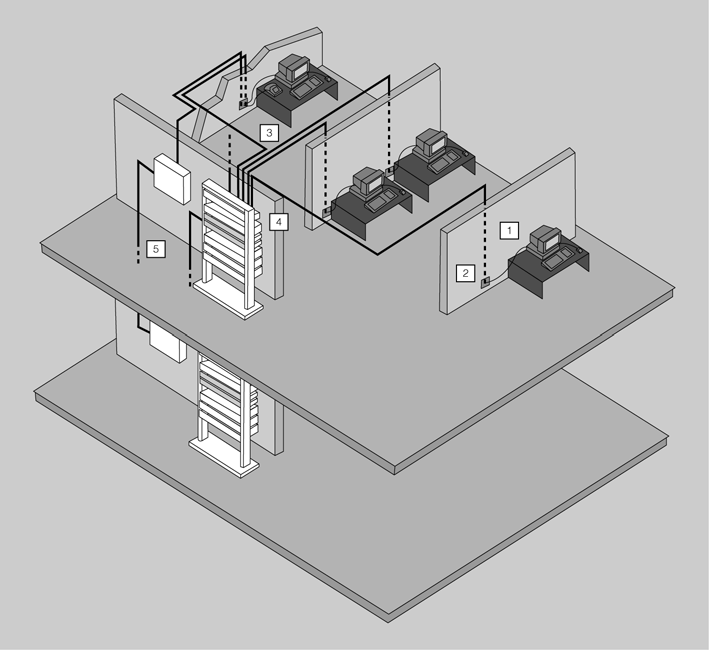

El model de cablatge estructurat es divideix en subsistemes, cadascun dels quals té una funció específica (vegeu la figura). El subsistema vertical està format per tots els elements necessaris per enllaçar els distribuïdors de planta d’un edifici i el subsistema de cablatge horitzontal està format per tots els elements que permeten la connexió dels llocs de treball al distribuïdor de planta. Aquest subsistema pot existir o no, depenent de la naturalesa i les dimensions del sistema de cablatge que es vulgui instal·lar.

• Connexió de servei de comunicacions (EF, entrance facility). Punt per on la xarxa local es connecta amb altres xarxes de comunicacions externes. Normalment és l’entrada de línies de comunicació de dades, imatge o telefonia públiques i les línies troncals d’interconnexió amb xarxes d’edificis veïns.
• Sala d’equipaments (ER, equipment room). És el punt on hi ha els sistemes que ofereixen serveis de comunicació, centraletes, servidors de connexió, servidors centrals, encaminadors de subxarxa, és a dir, tots els equips relacionats directament amb les comunicacions.
• Armaris o sales de telecomunicacions (TR, telecomunications room). Són els armaris (o sales) on hi ha la distribució centralitzada d’una determinada àrea. Aquests armaris acostumen a contenir les terminacions dels cables que van als sistemes terminals o bé a altres armaris de distribució secundaris o a punts de consolidació. Aquests armaris també poden contenir equips de comunicació, habitualment concentradors o commutadors. A més, els armaris han d’estar ubicats molt a prop de l’àrea a la qual serveixen. Quan la xarxa es distribueix en diverses plantes d’un edifici o en diverses sales força poblades de terminals, es recomana un armari principal per planta o un armari per cada sala.
• Cablatge troncal (backbone). És el cablatge que proporciona comunicació entre les diferents sales o armaris de telecomunicacions, la sala d’equipaments o la connexió de servei de comunicacions i entre edificis veïns. Està compost per les canalitzacions, els armaris de connexions intermèdies (punts de consolidació) i principals, els panells d’interconnexió i els medis instal·lats, cables, fibra òptica.
  • Enllacen sales de connexió de servei de diferents edificis.
  • Enllacen la sala de connexió de servei amb la sala d’equipaments.
  • Enllacen la sala d’equipaments amb els armaris o sales de telecomunicacions, i aquestes entre si.
• Cablatge de distribució. El cablatge de distribució és el que proporciona comunicació des dels armaris o sales de telecomunicacions amb els diferents sistemes terminals de les àrees de treball. Està compost per les canalitzacions per les quals passen el medis de xarxa, els medis de xarxa instal·lats; en l’extrem del sistema terminal, per la connexió de xarxa fixa (roseta), i en l’extrem de l’armari de telecomunicacions, pel panell de connexions (patch panel), i també, si n’hi ha, per un punt de consolidació (connexió intermèdia). Cada una d’aquestes connexions s’anomena enllaç permanent, ja que acostuma a estar fixada a la paret (figura).
• Àrees de treball. S’entén per connexions de les àrees de treball el conjunt de connexions que van des del terminal fix (roseta de paret) al sistema terminal. Ha d’estar dissenyat de tal manera que la connexió sigui senzilla i flexible, de manera que els canvis es puguin fer còmodament. Normalment està compost per un cable d’interconnexió.

També formen part del cablatge estructurat els cables d’interconnexió entre dispositius i entre dispositius i panells de connexions. En el cablatge estructurat poden coexistir diferents medis de xarxa, com per exemple:

• És habitual que el cablatge de distribució (enllaços permanents), per a les xarxes més comunes, estigui format per cables de parell trenat amb connexions RJ-45. Per als troncals és freqüent l’ús de la fibra òptica en sistemes d’amplada de banda elevada; però per a instal·lacions més aviat petites amb pocs sistemes o poc exigents en amplada de banda, els troncals poden ser també de cable de parell trenat o cable coaxial.
• Per a troncals entre edificis, és comú l’ús de cable coaxial gruixut o de fibra òptica.
• Per a les canalitzacions tant dels troncals com de la distribució, habitualment s’utilitzen sistemes de safates portacables o canals decoratives de distribució, on pot passar el cablatge, tant de xarxa com d’imatge i telefonia, i coexistir, amb la separació adequada, amb el cablatge de l’alimentació elèctrica, i es poden ubicar en aquestes canals els mecanismes com les rosetes de connexió de xarxa o els endolls de corrent, la qual cosa facilita la instal·lació del cablatge i l’ampliació.

La millor manera d’exemplificar un procés d’instal·lació és mitjançant un cas pràctic i senzill en què es pot veure tot el procés de cablatge, des de la interpretació dels esquemes i plànols fins a les proves del cablatge acabat i l’abocament de les dades a un ordinador per tal de poder-ne extreure la documentació i que el tècnic responsable pugui estendre el certificat de qualitat.

Quan ja es disposa del projecte que ha elaborat un tècnic, cal posar-lo en pràctica tenint en compte els esquemes, els plànols i la memòria tècnica.

Dels esquemes, plànols i memòria, s’extrauran les dades necessàries per determinar quins materials són necessaris per fer la instal·lació, i també es podran preveure quines seran les actuacions que s’han de fer, la col·locació de canalitzacions i armaris, l’estesa de cables, les connexions, les verificacions, des de la configuració i calibratge de l’aparell certificador fins a les proves i l’abocament de dades.

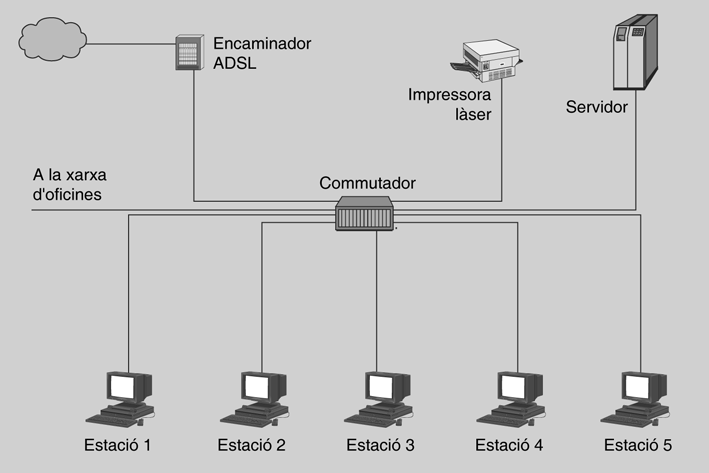

L’esquema de la instal·lació (figura) mostra que la xarxa es compon de cinc estacions de treball que reben els serveis d’accés a Internet per mitjà d’un encaminador ADSL, una impressora de làser en xarxa i un servidor, que pot ser d’aplicacions, fitxers o altres serveis.

Es pot observar que la comunicació es fa amb una xarxa de topologia en estrella connectant els dispositius a un commutador, i que aquesta xarxa es connecta amb una altra xarxa.

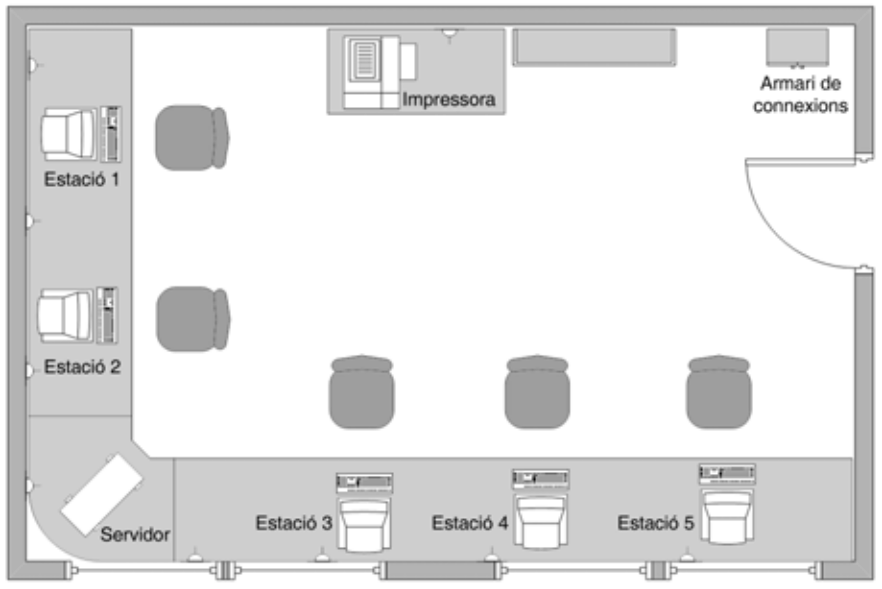

També es disposa d’un plànol de distribució (figura) de tots els dispositius, en el qual es pot observar que hi ha la ubicació de l’armari de connexions.

Per acabar d’aclarir la tasca que cal fer, en la memòria del projecte hi ha la descripció dels materials i la col·locació. A continuació podeu veure un extracte de la memòria tècnica.

En un recinte de 6,80 × 4,60 m s’ha de fer la instal·lació d’una xarxa que tindrà un armari de connexions de tipus Rack 19“ de 45 cm de fondària i 60 cm d’alçada fixat a la paret a una alçada d’1,50 m i que contindrà el tauler de connexions de 24 preses RJ-45, un commutador de 16 ports Ethernet RJ-45 10/100 Mbps i l’encaminador ADSL. Al tauler de connexions d’aquest armari han d’arribar els cables UTP de categoria 5 que vénen de cada una de les preses de connexió dels dispositius de xarxa (9), el cable telefònic d’accés a ADSL i el cable UTP de categoria 5 que vénen de l’armari principal de distribució. Dins d’aquest armari s’han de col·locar les preses de corrent elèctric necessàries per alimentar el commutador i l’encaminador.

La instal·lació es farà amb canal decorativa blanca de 8 cm × 15 cm fixada a la paret paral·lelament al terra i a una alçada entre 100 cm i 130 cm que, des de l’armari de connexions, recorrerà les parets dreta, fons i esquerra vistes des de la porta fent una U oberta per la paret on hi ha la porta. Les preses de connexió RJ-45 de qualitat mínima de categoria 5 estaran muntades en caixes de superfície fixades a la paret i adossades a la canalització i distribuïdes segons el que marca el plànol.

El cablatge ha de ser senyalitzat i marcat adequadament tant a les preses de connexió com a l’extrem que ha d’anar inserit al tauler de connexions.

A partir de la memòria i el plànol, s’ha d’extreure la llista del material necessari per fer el muntatge (taula). Per poder determinar les longituds de les canalitzacions i aproximadament la quantitat de cable necessari, cal conèixer les mides del recinte, dades que es poden consultar al plànol o a la memòria.

Es procedeix, en primer lloc, a fixar a la paret l’armari de connexions al lloc previst al plànol fent servir les eines adequades (trepant per a paret, tornavís, cinta mètrica, nivell, etc.), i seguidament cal fixar la canalització a la paret i enganxar les caixes que han de contenir les preses per a la xarxa. Tant la canalització a la paret com la presa per la xarxa es poden veure a la figura.

Quan l’armari de connexions, les canalitzacions i les caixes per a les preses de xarxa estan fixades, es pot procedir a l’estesa de cables: cal anar amb molt de compte, ja que els cables són delicats. Es comença per cada presa de la paret, on es deixen uns 30 cm de cable sobrer, i l’anirem col·locant dins la canalització, subjectant-lo amb els suports de què disposa la canalització mateixa fins a arribar a la caixa de connexions, on es deixaran uns 90 cm de cable sobrer. Se senyalitza adequadament cada punta del cable per poder-la identificar posteriorment utilitzant etiquetes adhesives retolades o retolant directament sobre la funda del cable amb retolador permanent. Procedirem de la mateixa manera amb tots els cables de les preses de paret.

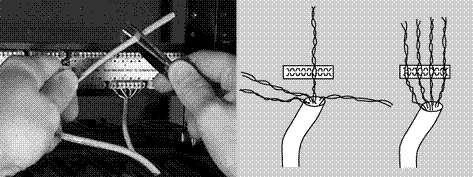

Una vegada s’han estès els cables, s’hi connecten les preses amb l’esquema de cablatge bàsic utilitzant l’eina d’inserció adequada, es marquen les preses per poder-les identificar després, es retira el cable sobrer cap a l’interior de la canalització i es tanquen les caixes.

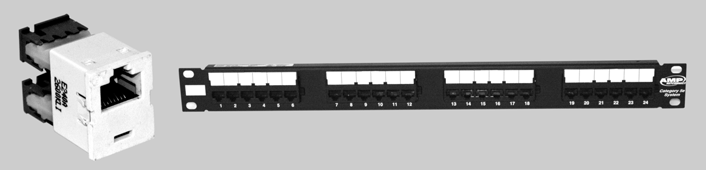

Seguidament, s’igualen les longituds dels cables, procurant no perdre la senyalització, i es connecten al tauler de connexions en l’ordre preestablert començant d’esquerra a dreta utilitzant l’eina d’inserció adequada, com es pot veure a la figura, i es marca la presa per poder-la identificar després. S’hi connecta també el cable que arriba de la xarxa d’oficines.

Per comprovar que les connexions són correctes una vegada s’han connectat els cables al tauler de connexions, és convenient fer les proves de continuïtat, curtcircuit i connexió amb un comprovador de cables o un comprovador de connexió.

Després, es fixa el tauler de connexions a la caixa i es col·loquen les safates per allotjar-hi el commutador i l’encaminador. També caldrà que s’instal·lin les preses de corrent i de telèfon per a la línia ADSL dins l’armari de connexions.

Abans de finalitzar, caldrà passar la fase de verificació satisfactòriament, i ja es podran tapar les canalitzacions, es podran connectar els cables d’enllaç entre l’encaminador i el commutador, i entre el commutador i cada una de les preses actives del tauler de connexions, i també es podrà connectar l’encaminador a la presa telefònica i es podran endollar el commutador i l’encaminador al corrent elèctric.

En acabar, cal assegurar-se que s’han endreçat totes les eines, que els residus generats s’han recollit i que tot ha quedat completament net.

Moltes de les instal·lacions de naturalesa diversa (no solament de xarxa) es poden fer simultàniament, ja que se’n solen encarregar professionals diferents: electricista, instal·ladors de cables i certificadors, aire condicionat, etc.

Quan ja estan fetes les canalitzacions comença la instal·lació dels servidors i dispositius de xarxa.

S’ha de cuidar molt l’accessibilitat als equips del CPD, de manera que s’hi pugui accedir ràpidament en cas d’avaria. A més el CPD ha d’estar ben protegit, pel perill que implica accedir als servidors que s’hi troben.

Els CPD han de ser llocs d’estada còmoda, encara que tancats sota clau. Normalment l’accés a aquests llocs es fa sota la supervisió d’algun sistema de control de presencia amb targetes magnètiques, reconeixement biomètric o altres sistemes d’identificació especialment segurs.

S’han de tenir en compte aquests factors a l’hora de dissenyar un bon CPD:

• Doble instal·lació elèctrica.
• Aire condicionat redundant.
• Redundància amb les comunicacions amb l’exterior.
• Alçada i amplada suficient per introduir les màquines que allotjarà el CPD.
• Seguretat d’accés controlada per punts de presencia. Vigilància. Alarmes. Seguretat contra incendis.
• Control de paràmetres ambientals: temperatura i humitat.
• Falsos sostres i terres.
• SAI i generadors de corrent.
• Quadres de distribució elèctrica independent i segurs.

A més, les màquines han de ser de baix consum per generar menys calor i estalviar energia. La instal·lació ha de ser molt neta. Els equips informàtics s’han de netejar periòdicament com a part d’un pla de manteniment integral.

Una vegada s’ha acabat la instal·lació de la part d’infraestructura, cal verificar que tot és correcte i que compleix els requeriments per obtenir el certificat de qualitat; per tant, s’han de fer les proves per garantir que la funcionalitat de la xarxa correspon a l’estàndard de qualitat.

Primer de tot cal fer una inspecció visual per assegurar-se que tots els cables estan ben posats, sense llaços ni plecs molt forçats, que no estiguin aixafats o amb massa tensió o bé premuts contra arestes vives que puguin provocar avaries per ruptura o bé curtcircuit dels fils interiors, i també s’ha de revisar visualment que totes les connexions estiguin fetes adequadament, que no hi hagi fils pelats i que el marcatge dels cables sigui correcte.

Abans de començar a fer les comprovacions, cal configurar l’analitzador de cable indicant quin tipus de cable és el que es vol verificar; normalment els aparells analitzadors porten configurats els tipus de proves més estàndards.

A partir del menú principal de la pantalla de l’analitzador, cal seleccionar el tipus de cable que es vol comprovar, que normalment serà el parell trenat bàsic.

També es pot configurar el nom que donarem a la instal·lació per tal que després, en la recollida de dades, el conjunt de mesures es pugui identificar adequadament. Es pot configurar de la mateixa manera la denominació dels cables i la numeració automàtica, amb l’objectiu que en cada lectura de prova de cable es puguin anar guardant els resultats identificats per la denominació i el número d’ordre. Per a això, des del menú principal, cal accedir al menú d’identificació i introduir la informació adequada de nom d’instal·lació, el prefix del cable, els valors inicial, final i increment automàtic.

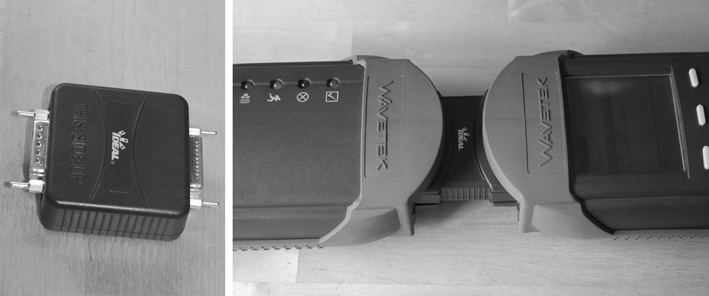

Per assegurar-se que les mesures preses amb l’aparell són del tot correctes, és necessari calibrar periòdicament l’analitzador. Els analitzadors porten un accessori que permet calibrar la parella unitat principal - unitat remota, com es mostra a la figura.

Per calibrar l’analitzador, en primer lloc, s’ha de verificar que les bateries estiguin ben carregades; en segon lloc, s’han de connectar la unitat central i la unitat remota a l’accessori calibrador simultàniament, i en tercer lloc, s’ha de seleccionar des del menú principal el menú d’eines i després calibrar, amb la qual cosa s’iniciarà el procés. Al cap d’un cert temps, a la pantalla de la unitat principal surt el resultat del calibratge.

Aquesta acció és convenient dur-la a terme amb la freqüència indicada pel fabricant, normalment cada vint-i-quatre hores, ja que és la garantia que les mesures preses amb l’aparell són correctes.

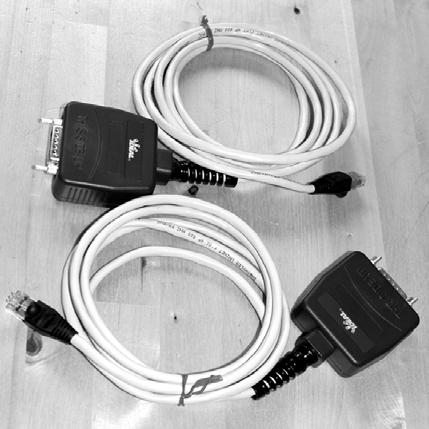

Amb l’aparell calibrat i configurat adequadament, les bateries carregades i el tipus de cable que es vol provar seleccionat, ja es pot procedir a fer els tests del cablatge. Es connecta un dels adaptadors de cable a la unitat principal, i l’altre a la unitat remota, com es veu a la figura.

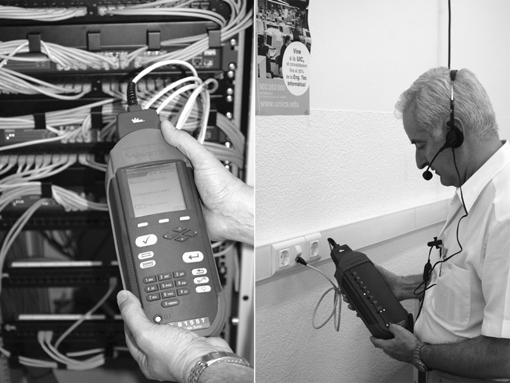

Hem d’estar segurs que no hi ha cap equip de xarxa connectat a l’enllaç permanent que volem comprovar. Com es veu a la figura, es connecta el cable de la unitat principal al connector de l’enllaç, i la unitat remota a la presa de xarxa.

Al cap d’uns quants segons d’haver engegat la unitat principal, si els extrems són del mateix enllaç s’engega automàticament la unitat remota i es pot iniciar el test; en cas contrari, a la pantalla de la unitat principal surt una indicació que diu que cal connectar-hi la unitat remota; caldrà, doncs, cercar amb la unitat remota la presa de xarxa corresponent a l’enllaç que es vol provar.

Com que la unitat principal reconeix la unitat remota de l’altre extrem de l’enllaç, s’inicia el test automàticament i en uns quants segons van apareixent a la pantalla els resultats de cada una de les proves que es fan de l’enllaç.

Es repetirà el procés per cada enllaç que es vulgui provar i, si convé, es faran les correccions oportunes al cablatge i a les connexions fins que tots els enllaços instal·lats siguin correctes. Alguns models d’analitzador de cable disposen d’un sistema de comunicacions entre l’aparell principal i el remot que permet que les dues persones situades en extrems diferents de l’enllaç puguin parlar entre elles, cosa que fa més àgil el procés de verificació, sobretot si és difícil tenir un altre tipus de comunicació.

Perquè el tècnic responsable de la instal·lació pugui estendre el certificat de qualitat, cal que disposi de les dades de verificació: és necessari, doncs, abocar aquestes dades a l’ordinador que disposi del programari adient per tractar-les.

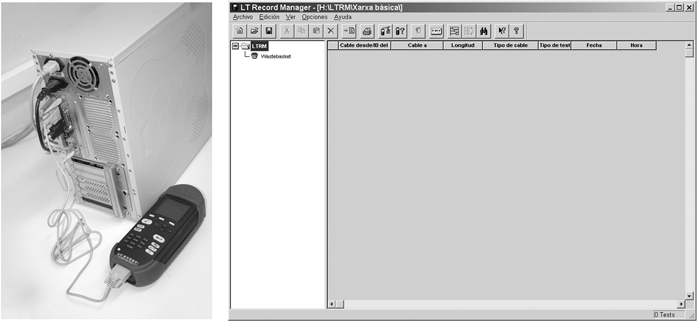

Com es veu a la figura, es connecta amb el cable adequat, la unitat principal a l’ordinador que té instal·lat el programari adequat per al model d’analitzador que s’usa, s’engega l’analitzador i s’inicialitza el programari de baixada, se selecciona el projecte que es vol baixar i el model d’aparell, el programari detecta la connexió de l’analitzador i s’inicia la baixada. Al cap d’uns quants minuts, les dades són a l’ordinador, i es desen. Els resultats del test són ara al fitxer del projecte i ja es poden utilitzar per estendre el certificat de qualitat.
