Activitats

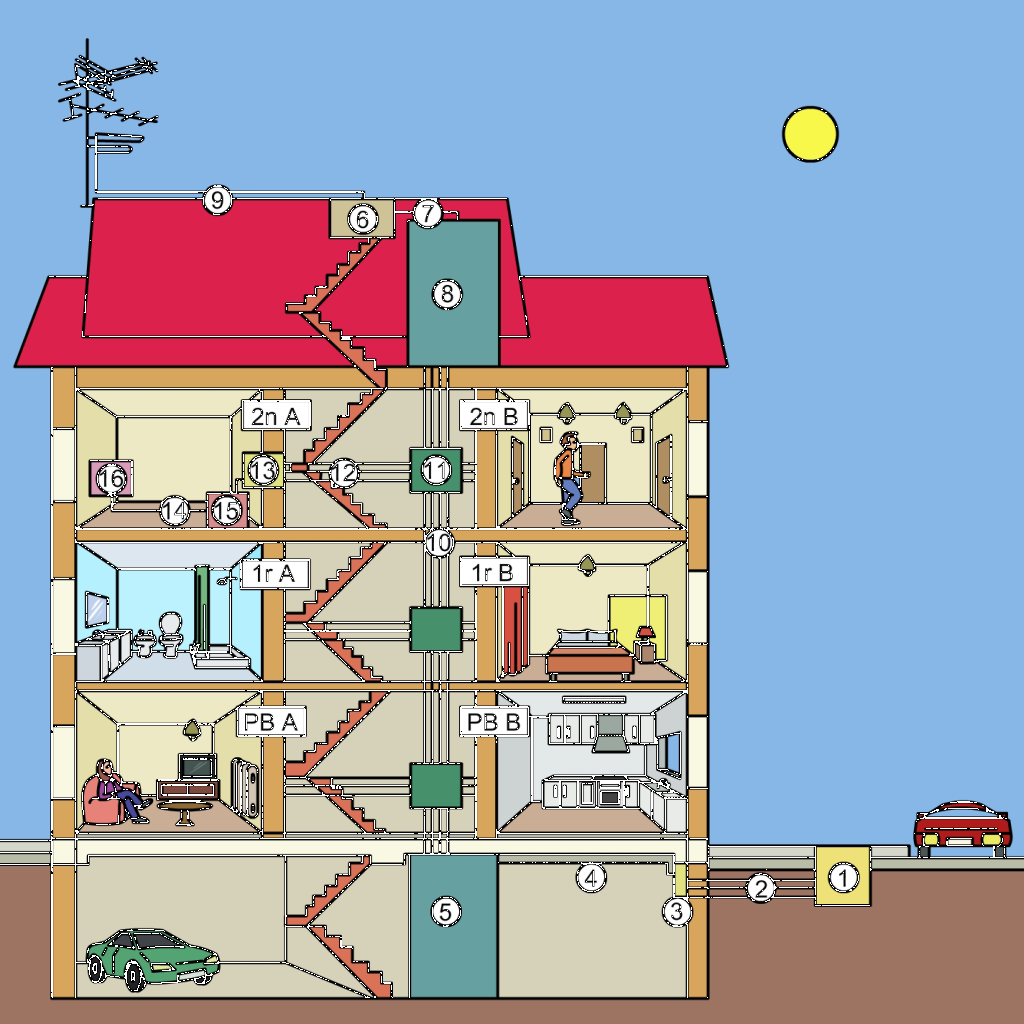

Els elements de la infraestructura que apareixen en la figura són els següents:

1. AE: arqueta d’entrada. Zona exterior de l’edifici.
2. CEX: canalització externa. Zona exterior de l’edifici.
3. REI: registre d’enllaç inferior. Zona comuna de l’edifici.
4. CEI: canalització d’enllaç inferior. Zona comuna de l’edifici.
5. RITI: registre d’instal·lacions de telecomunicació inferior. Zona comuna de l’edifici.
6. RES: registre d’enllaç superior. Zona comuna de l’edifici.
7. CES: canalització d’enllaç superior. Zona comuna de l’edifici.
8. RITS: registre d’instal·lacions de telecomunicació superior. Zona comuna de l’edifici.
9. CES: canalització d’enllaç superior. Zona comuna de l’edifici.
10. CP: canalització principal. Zona comuna de l’edifici.
11. RS: registre secundari. Zona comuna de l’edifici.
12. CS: canalització secundària. Zona comuna de l’edifici.
13. RTR: registre de terminació de xarxa. Zona privada de l’edifici.
14. CIU: canalització interior d’usuari. Zona privada de l’edifici.
15. RP: registre de pas. Zona privada de l’edifici.
16. RT: registre de presa. Zona privada de l’edifici.

1. Indiqueu quina serà la ubicació més adequada del registre de terminació de xarxa.

A l’entrada de l’habitatge.

2. Quantes preses de televisió (BAT) com a mínim s’instal·laran a l’habitatge? Per tant, quants registres de presa cal utilitzar?

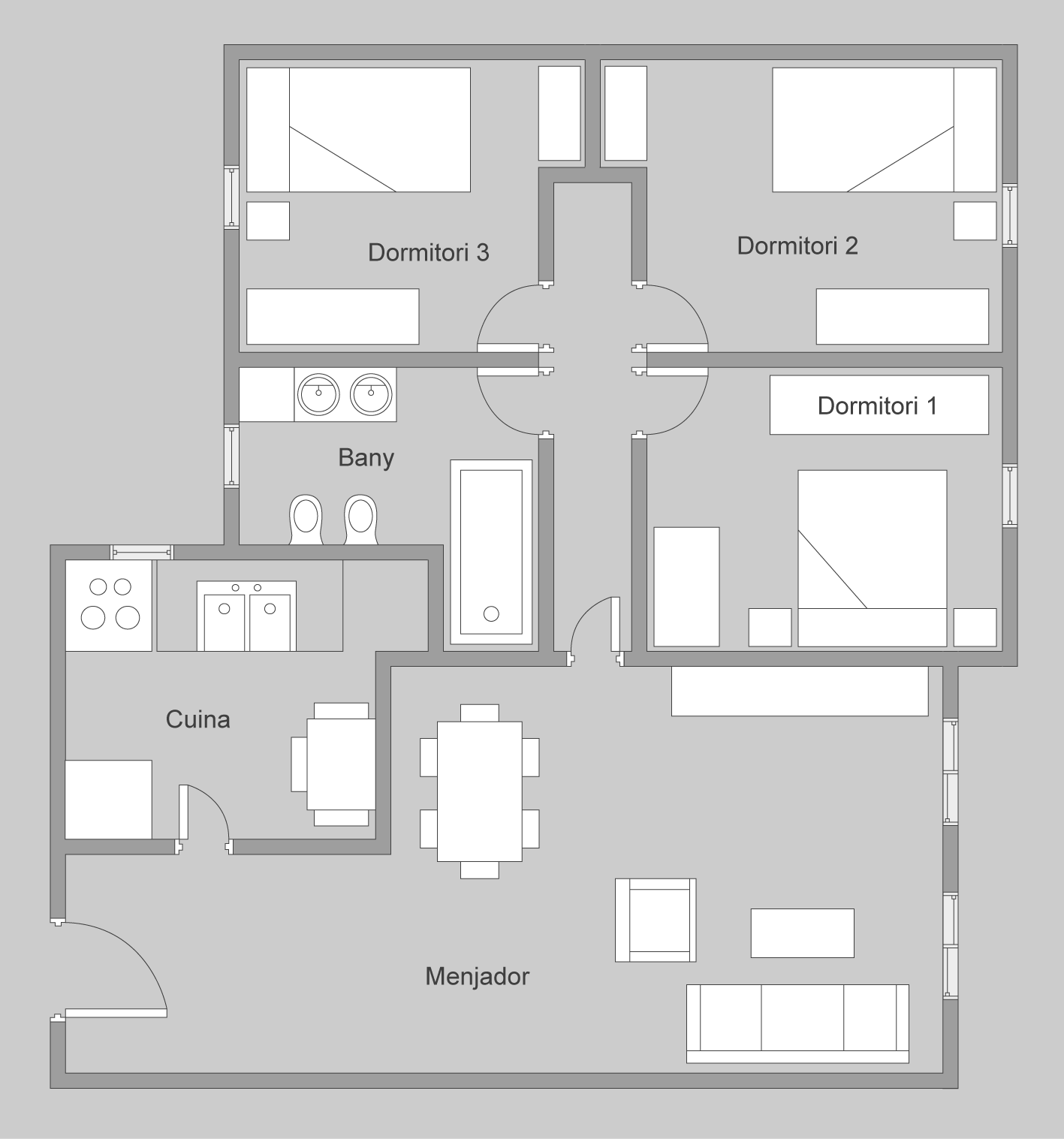

En un habitatge cal instal·lar com a mínim una BAT cada estança, exclosos els banys i els trasters. En aquest habitatge hi ha cinc estances computables (menjador, cuina, dormitori 1, dormitori 2 i dormitori 3). Cal instal·lar-hi almenys 5 BAT:

Les BAT s’instal·len dins dels registres de presa i, per tant, per al servei de TV se n’utilitzaran 5, una per a cada BAT.

3. Indiqueu quina serà la canalització més adequada entre l’RTR i els registres de presa ubicats a les diferents estances de l’habitatge.

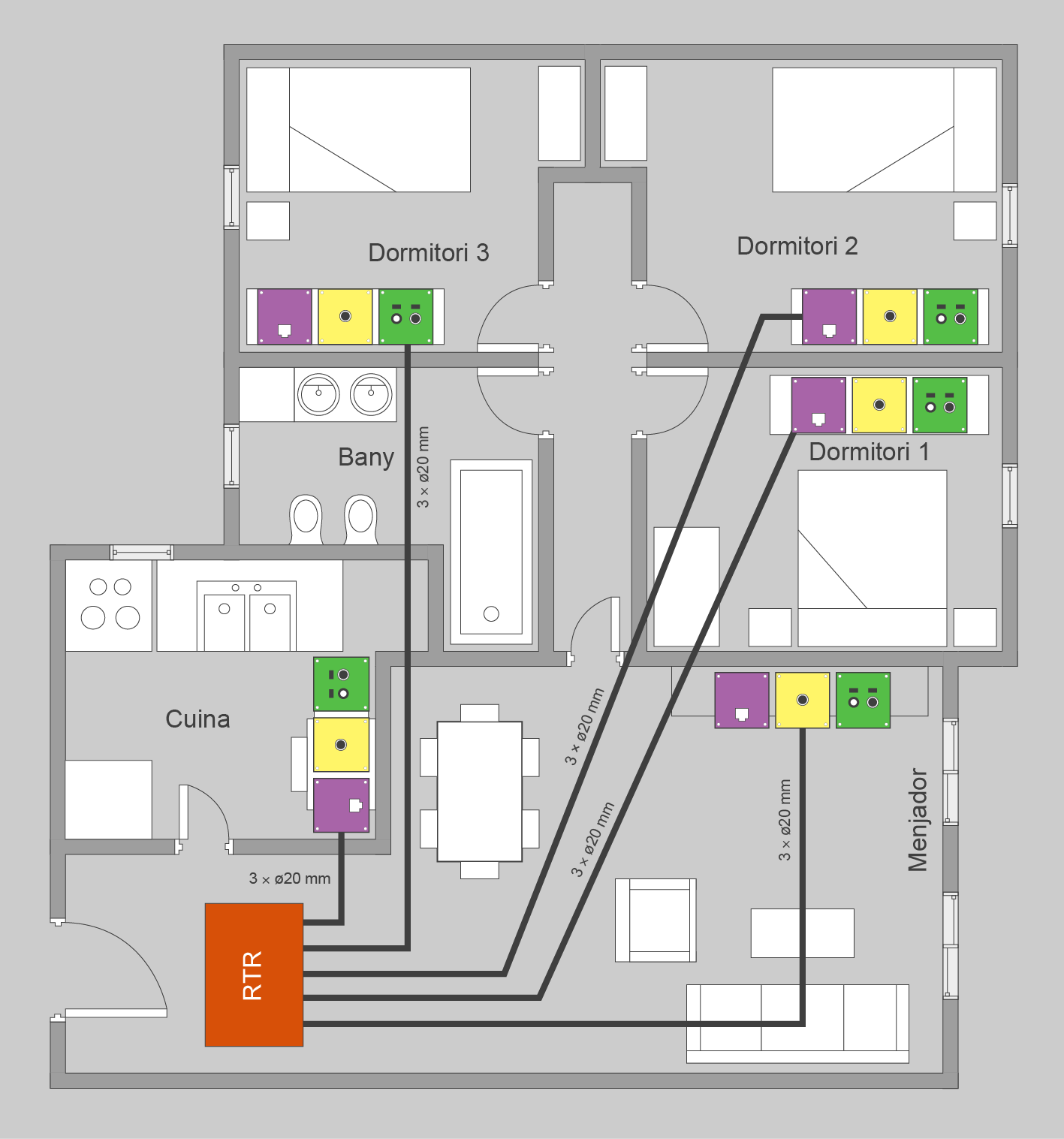

La configuració de la canalització interior d’usuari és en estrella, tal com s’observa en la figura. Per a cada presa i servei s’utilitzarà un tub de 20 mm de secció. Aquesta canalització també es pot fer mitjançant canals.

Si fos necessari, cal utilitzar registres de pas de tipus C per a les canalitzacions interiors d’usuari de TV.

1. El nombre de PAU d’un edifici, condiciona les dimensions de la infraestructura d’una ICT. Quants PAU té l’edifici?

Com que l’edifici té sis habitatges, el nombre de PAU és de sis, un per habitatge.

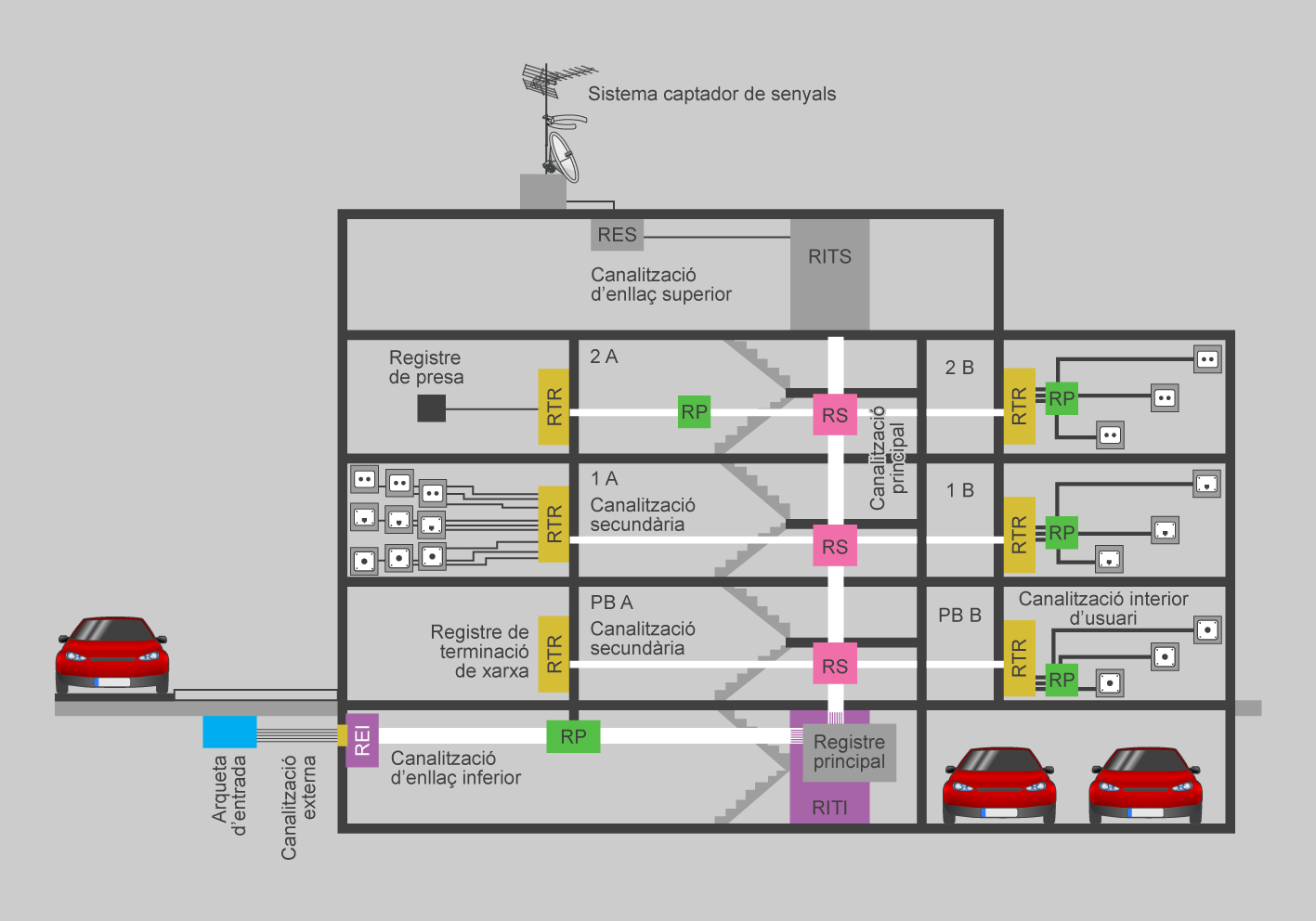

2. A partir del recull de les solucions dels exemples que es desenvolupen en aquest nucli d’activitat, proposeu una configuració d’aquesta infraestructura que sigui adequada a les característiques de l’edifici. Per això, contesteu els apartats següents.

a) Arqueta d’entrada i canalització externa

• Dimensions de l’arqueta d’entrada. On s’instal·la?

Dimensions mínimes de 40 × 40 × 60 cm. S’instal·la a la vorera.

• Canalització externa. Nombre de tubs i diàmetre.

4 tubs de 63 mm.

b) Canalització d’enllaç

• Registre d’enllaç inferior. Dimensions.

Dimensions mínimes de 45 x 45 x 12cm.

• Canalització d’enllaç inferior. Nombre de tubs, diàmetre i servei a què està destinat cada tub.

4 tubs de diàmetre entre 40 mm i 63 mm. Per les característiques de l’edifici tots els tubs podrien ser de 40 mm. La utilització dels tubs és 2 per TBA+STDP + 2 reserva.

• Canalització d’enllaç superior. Nombre de tubs, diàmetre i servei a què està destinat cada tub.

2 tubs de 40 mm.

c) Nombre, tipus i dimensions dels recintes de telecomunicacions

• Recinte inferior (RITI).

Un RITI de dimensions mínimes de 200 × 100 × 50 cm. Pot ser de tipus modular.

• Recinte superior (RITS).

Un RITS de dimensions mínimes de 200 × 100 × 50 cm. Pot ser de tipus modular.

• Es pot utilitzar un RITU? Per què?

Sí, ja que el nombre de PAU de la instal·lació és igual o inferior a deu.

d) Canalització principal i registres secundaris

• Canalització principal. Nombre de tubs, diàmetre i servei a què està destinat cada tub.

5 tubs de 50 mm. Els tubs estan destinats a 1 tub per RTV, 1 tub per cable de parells/parells trenats, 1 tub per cable coaxial, 1 tub per cable de fibra òptica i un tub de reserva.

• Registres secundaris. Dimensions.

Dimensions mínimes de 45 × 45 × 15 cm.

e) Canalització secundària i registres de pas

• Canalització secundària. Nombre de tubs, diàmetre i servei a què està destinat cada tub.

Per les característiques de l’edifici no hi ha tram comunitari de la canalització secundària: des del registre secundari surt directament el tram d’accés a cada habitatge format per tres tubs de 25 mm.

Cada tub està destinat a un servei diferent: STDP (1 tub), TV (1 tub), TBA (1 tub).

• Registres de pas. Indiqueu els tipus de registre de pas que s’han d’instal·lar si fos necessari.

Tipus B per a canalitzacions secundàries en els trams d’accés a l’habitatge. Si considerem que la canalització secundària de la infraestructura no té trams comunitaris, no cal instal·lar registres de pas de tipus A.

f) Registre de terminació de xarxa per RTV si s’utilitza un registre per cada servei. Dimensions

• RTV: 20 × 30 × 6 cm

g) Canalització interior d’usuari

• Canalització interior d’usuari. Nombre de tubs, diàmetre i servei a què està destinat cada tub.

Canalització en estrella. Un tub de 20 mm de diàmetre diferent per a cada servei.

• Registres de presa: nombre de registres i servei destinat.

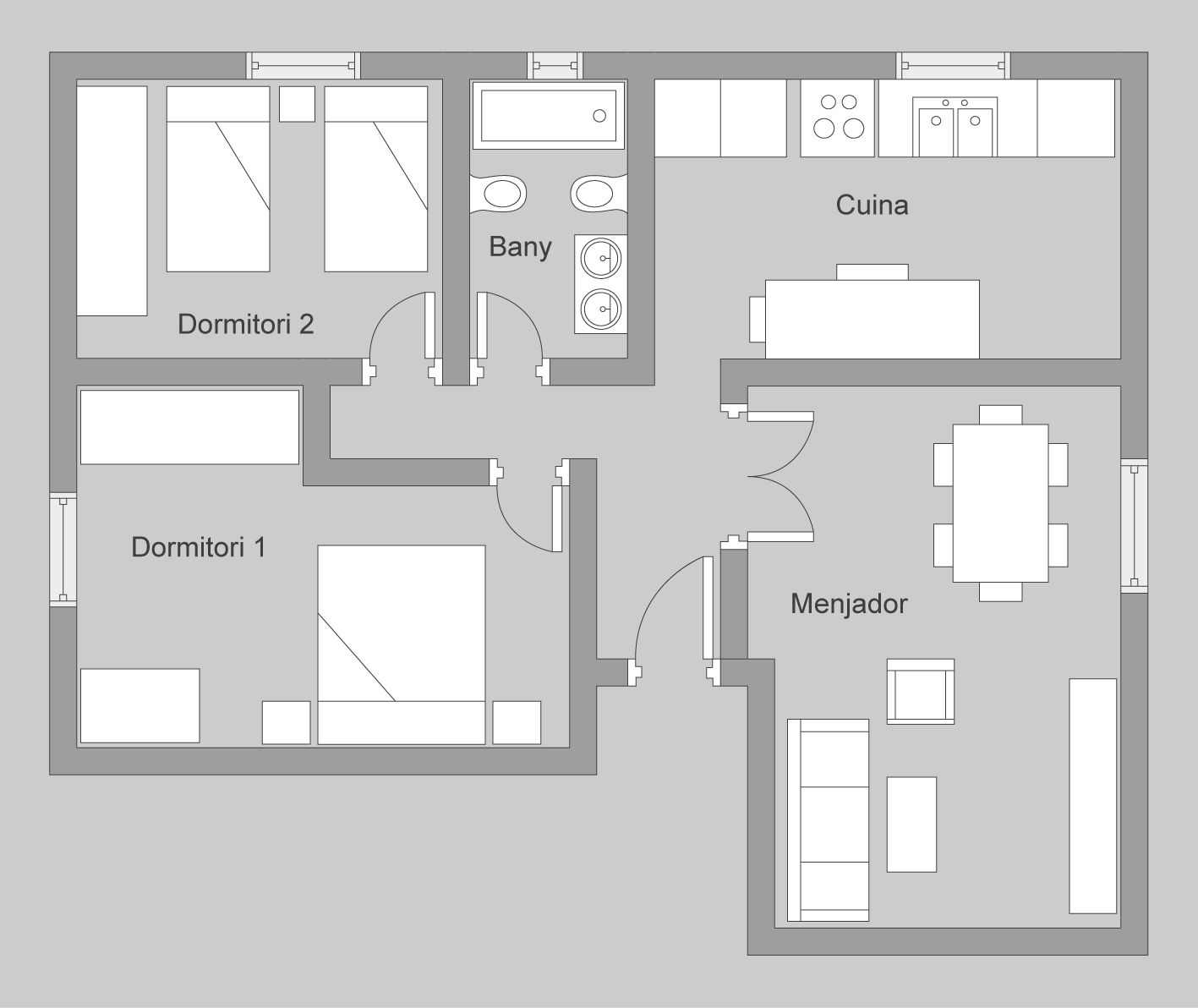

Per les característiques de cada habitatge (quatre estances computables) s’han d’instal·lar:

• STDP: 6 registres de presa
• RTV: 4 registres de presa
• TBA: 2 registres de presa
• 1 registre de presa configurable a prop del PAU

• De quin tipus són els registres de pas que s’han d’instal·lar a l’interior de l’habitatge?

Tipus B per a canalitzacions interiors d’usuari de STDP

Tipus C per a les canalitzacions interiors d’usuari de TBA i TV.

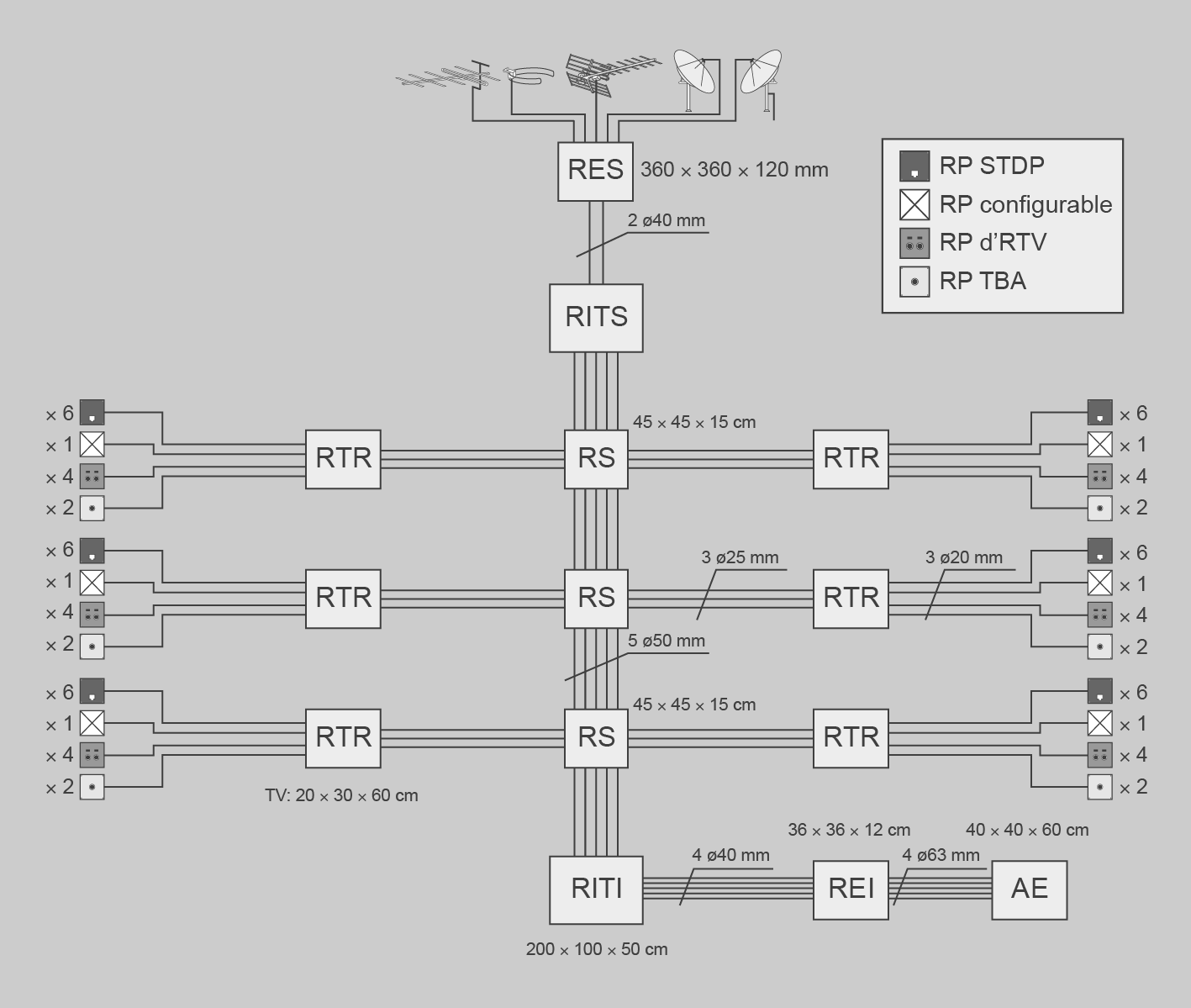

3) Feu un petit esquema de principis amb els elements de les canalitzacions utilitzats en la instal·lació.

L’esquema de canalitzacions que resulta és el que es mostra en la figura. En aquest esquema no s’indiquen els registres de pas, però si fos necessari utilitzar-los caldria afegir-los.
