Activitats

Índex WBGT

L’objectiu d’aquesta activitat és treballar amb el mètode d’avaluació tèrmica WBGT, i familiaritzar-se amb les seves fórmules.

Utilitzant l’índex WBGT (UNE EN 27243), valoreu si aquest treballador es troba en una situació de risc d’estrès tèrmic per calor.

El treballador està fent una tasca a l’interior d’un taller, que li comporta una despesa metabòlica de 160 W/m.

Es fan les corresponents mesures termohigromètriques en les condicions extremes de calor, i s’obtenen els resultats següents:

  • Temperatura de l’aire, Ta = 34 ºC
  • Temperatura de globus, Tg = 36 ºC
  • Temperatura humida natural, Thn = 25 ºC

Feu els càlculs corresponents tant si el treballador està aclimatat com si no ho està.

Com que es troba a l’interior d’un edifici, utilitzem la fórmula:

Si consultem la taula 5 (W/m2), veiem que per a una activitat de 160 W/m2 per a un treballador aclimatat, el seu valor límit és de 28 ºC; per tant, es troba al límit d’una situació de risc.

Si el treballador no està aclimatat, el seu valor límit és de 26 ºC i el resultat de la situació laboral ens dóna un valor de 28,3 ºC; per tant, podem considerar que ens trobem en una situació de risc.

Càlcul de l'índex WBGT

L’objectiu d’aquesta activitat és treballar amb el mètode d’avaluació tèrmica WBGT, i familiaritzar-se amb les seves fórmules.

Calculeu mitjançant l’índex WBGT si un treballador que treballa en la construcció de la Sagrada Família, a l’exterior i aclimatat a la calor, està exposat a un estrès tèrmic per calor.

S’obtenen les variables termohigromètriques següents:

  • Temperatura de l’aire, Ta = 31 ºC
  • Temperatura de globus, Tg = 43 ºC
  • Temperatura humida natural, Thn = 30 ºC
  • Consum metabòlic, M = 160 kcal/h

Com que es troba a l’exterior amb radiació solar, utilitzem la fórmula:

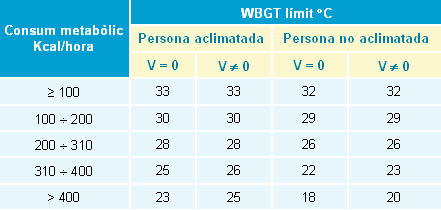

Consultant la taula següent, valor límit de l’índex WBGT en kcal/h, veiem que, per a una persona aclimatada amb un metabolisme de 160 kcal/h, és de 30 ºC; per tant, es troba en una situació de risc d’estrès tèrmic.

Adequació del regim de treball-descans

L’objectiu d’aquesta activitat és treballar amb el mètode d’avaluació tèrmica WBGT, i calcular els temps de treball/descans quan el resultat de l’avaluació amb el mètode de WBGT ha donat un possible risc d’estrès tèrmic.

Calculeu els minuts de cada hora que podria treballar el treballador de la Sagrada Família, aclimatat a l’exterior amb un metabolisme de 160 kcal/h, si la resta de l’hora el treballador roman a l’interior de la catedral en un lloc on l’índex WBGT és de 26 ºC, amb una activitat de treball de 100 kcal/h, i on el límit WBGT és de 33 ºC.

Els valors ambientals a l’exterior obtinguts són:

  • Temperatura de l’aire, Ta = 31 ºC
  • Temperatura de globus, Tg = 43 ºC
  • Temperatura humida natural, Thn = 30 ºC
  • Consum metabòlic, M = 160 Kcal/h
  • WBGT del treball a l’exterior = 32,7 ºC
  • WBGT límit del treball = 30 ºC

Així, tenim els valors següents:

  • (A) WBGT límit descans = 33 ºC
  • (B) WBGT descans = 26 ºC
  • (C) WBGT treball = 32,7 ºC
  • (D) WBGT límit treball = 30 ºC

Hi apliquem la fórmula:

Així, podem dir que, segons aquest mètode, per evitar una situació d’estrès tèrmic per calor, podríem treballar 43 minuts de cada hora, i la resta (17 minuts), ho hauríem de fer en un lloc de descans on l’índex WBGT és de 26 ºC.

Índex ISC

L’objectiu d’aquesta activitat és treballar amb el mètode d’avaluació tèrmica ISC, veure si hi ha un risc d’estrès tèrmic i si cal calcular els temps d’exposició.

Es vol avaluar l’ambient tèrmic d’un lloc de treball. Es tracta d’un manobre de la construcció que treballa a l’exterior d’una obra, a l’estiu. Mesurem els factors ambientals i obtenim els valors següents:

  • Ta = 32 ºC
  • Tbhn = 27 ºC
  • Tg = 34 ºC
  • Va = 0,4 m/s
  • Pa = 13,33 hPa
  • Iclo = 0,6 clo
  • M = 230 W/m²
  • TRM = 36,4 ºC

Avalueu la situació segons l’índex ISC. Digueu si l’exposició pot comportar un risc d’estrès tèrmic per calor, quin és el seu valor, i calculeu el temps d’exposició.

Calculem R i C mitjançant les fórmules proposades.

En què:

  • K2 = 4,4
  • K3 = 4,6

Apliquem i obtenim:

Ara busquem Ereq i Emax.

On K1 = 7

Al aplicar la fórmula per calcular l’índex ISC, obtenim:

D’això deduïm, segons les explicacions teòriques, que com que és un valor superior a l’índex 100, és una situació crítica per sobrecàrrega calòrica.

Com a mesures, podríem reduir la radiació (apantallament de les fonts de radiació) i, si és possible, augmentar la velocitat de l’aire.

Si volem fer els càlculs del temps màxim d’exposició permissible, podem utilitzar la fórmula:

Correcció d'un lloc de treball

L’objectiu d’aquesta activitat és treballar en la implantació de les mesures correctives en un lloc de treball on hi ha una risc d’estrès tèrmic.

Suposeu que heu de fer una actuació correctiva d’un lloc de treball on hi ha una situació d’estrès tèrmic per calor.

Descripció del lloc de treball:

Es tracta d’una garita d’un conserge de seguretat, aclimatat, que vigila l’entrada a un recinte. El treballador està assegut, demana la documentació i aixeca manualment la barrera d’accés.

La cabina és de vidre, tancada, sense cap sistema de ventilació (només hi ha la finestreta al costat del vigilant, on identifica les visites).

Els dies d’estiu a la tarda s’arriba a les condicions termohigromètriques següents:

  • Temperatura de l’aire, Ta = 39 ºC
  • Temperatura de globus, Tg = 47 ºC
  • Temperatura humida natural, Thn = 28 ºC
  • El consum metabòlic, M = 125 kcal/h
  • WBGT = 0,7 Thn + 0,2 Tg + 0,1 Ta
  • WBGT= 0,7 x 28 + 0,2 x 47 + 0,1 x 39 = 32,9 ºC
  • El límit WBGT és de 30 ºC.

Intenteu enumerar les actuacions que hi faríeu per tal de reduir les condicions d’estrès tèrmic que pateix el treballador.
